6ES7315-2EH14-0AB0 Produtos de Automação Industrial S7-300 Unidade Central de Processamento

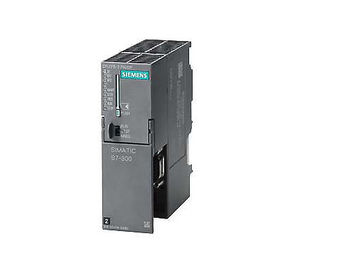

A CPU 315-2 PN / DP é uma CPU com memória de programa de tamanho médio. É usado em plantas que contêm estruturas de automação distribuídas, além de uma E / S centralizada. Ele pode ser implementado como um controlador PROFINET IO e como mestre PROFIBUS DP padrão no SIMATIC S7-300. A CPU 315-2 PN / DP também pode ser usada como inteligência distribuída (escravo PROFIBUS DP ou PROFINET I-Device).

A CPU 315-2 PN / DP é uma plataforma ideal para tarefas tecnológicas simples implementadas por software, por exemplo:

• Controle de movimento com Easy Motion Control.
• Implementação de tarefas de engenharia de controle usando blocos STEP 7 ou software de tempo de execução Controle PID Padrão / Controle PID Modular.

Um diagnóstico de processo estendido é possível usando o SIMATIC S7-PDIAG.

As opções de comunicação integrada da CPU permitem que soluções de automação em rede sejam implementadas sem componentes adicionais.

A CPU 315-2 PN / DP está equipada com o seguinte:

• Microprocessador;
  o processador pode lidar com tempos de execução de aprox. 50 ns por instrução binária e 450 ns por instrução de ponto flutuante.
• Memória principal de 384 KB (corresponde a aproximadamente 128 K instruções);
  a extensa memória de trabalho para os componentes do programa relevantes para a execução oferece espaço suficiente para os programas do usuário. Os SIMATIC Micro Memory Cards (8 MB máx.) Como memória de carregamento para o programa também permitem que o projeto seja armazenado na CPU (completo com símbolos e comentários) e pode ser usado para arquivamento de dados e gerenciamento de receitas.
• Expansão flexível;
  max. 32 módulos (configuração de 4 camadas).
• Interface combinada MPI / DP;
  a primeira interface integrada MPI / DP pode estabelecer até 16 conexões simultaneamente ao S7-300 / 400 ou conexões a PGs, PCs e OPs. Uma das conexões é permanentemente reservada para dispositivos de programação e uma para OPs.
  O MPI suporta uma rede simples de até 32 CPUs em "Comunicação de dados global".
  Essa interface pode ser reconfigurada da interface MPI para a interface DP.
  Interface PROFIBUS DP:
  A interface DP pode ser usada como mestre DP ou escravo DP. Os escravos PROFIBUS DP podem ser operados isocronicamente nesta interface. O padrão PROFIBUS DP V1 é totalmente suportado. Isso aumenta o escopo dos escravos padrão DP V1 em termos de capacidade de diagnóstico e parametrização.
• Interface Ethernet;
  a segunda interface integral da CPU 315-2 PN / DP é uma interface PROFINET com um switch de 2 portas, baseado em Ethernet TCP / IP.
  Suporta os seguintes protocolos:
  • Comunicação S7 para comunicação de dados entre controladores SIMATIC;
  • Comunicação PG / OP para programação, inicialização e diagnósticos através do STEP 7;
  • Comunicação PG / OP para interface com HMI e SCADA;
  • Abra a comunicação TCP / IP, UDP e ISO-on-TCP (RFC1006) sobre PROFINET;
  • SIMATIC NET OPC-Server para comunicação com outros controladores e dispositivos de I / O com CPU própria
