6AG1972-0BA12-2XA0 Conector de Barramento Profibus Dp RS 485 Fácil Instalação

• Usado para conectar nós PROFIBUS ao cabo de barramento PROFIBUS
• Instalação fácil
• Os conectores FastConnect garantem tempos de montagem extremamente curtos devido à sua tecnologia de deslocamento de isolamento
• Resistores de terminação integrados (não no caso de 6ES7 972-0BA30-0XA0)
• Conectores com soquete Sub-D permitem conexão PG sem a instalação adicional de nós de rede

Várias versões diferentes do conector de barramento estão disponíveis, cada uma otimizada para os dispositivos a serem conectados:

• Conector de barramento com saída de cabo axial (180 °), por exemplo, para PCs e SIMATIC HMI OPs, para taxas de transmissão de até 12 Mbps com resistor de terminação de barramento integrado.
• Conector de barramento com saída de cabo vertical (90 °);

Este conector permite uma saída de cabo vertical (com ou sem interface PG) para taxas de transmissão de até 12 Mbps com resistor de terminação de barramento integral. A uma taxa de transmissão de 3, 6 ou 12 Mbps, o cabo plug-in SIMATIC S5 / S7 é necessário para a conexão entre o conector de barramento com a interface PG e o dispositivo de programação.

• Conector de barramento com saída de cabo de 30 ° (versão de baixo custo) sem interface PG para taxas de transmissão de até 1,5 Mbps e sem resistor de terminação de barramento integrado.
• Conector de barramento PROFIBUS FastConnect RS 485 (saída de cabo de 90 ° ou 180 °) com taxas de transmissão de até 12 Mbps para montagem rápida e fácil usando a tecnologia de conexão de deslocamento de isolamento (para fios rígidos e flexíveis).

Função

O método de decapagem FastConnect permite a conexão rápida e fácil de conectores PROFIBUS aos cabos PROFIBUS.

A estrutura especial dos cabos de barramento FastConnect permite o uso da ferramenta de decapagem FastConnect, com a qual a cobertura externa e a blindagem tecida podem ser removidas em uma operação com perfeita precisão. O cabo preparado desta maneira é conectado no conector do barramento FastConnect usando o método de deslocamento do isolamento.

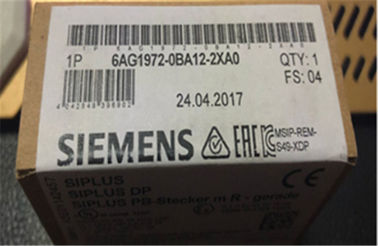

Conector de barramento 6AG1972-0BA12-2XA0

Conector SIPLUS DP PROFIBUS M Saída de cabo R-90 ° -25 ... + 70 ° C com revestimento isolante baseado em 6ES7972-0BA12-0XA0

produtos
Número do artigo (número de mercado)	6AG1972-0BA12-2XA0
Descrição do Produto	Conector SIPLUS DP PROFIBUS M Saída de cabo R-90 ° -25 ... + 70 ° C com revestimento isolante baseado em 6ES7972-0BA12-0XA0
Produto familiar	Conector de barramento RS 485
Ciclo de Vida do Produto (PLM)	PM300: produto ativo
Informação de entrega
Regulamentos de Controle de Exportação	AL: N / ECCN: N
Prazo de entrega padrão ex-works	22 dias / dias
Peso Líquido (kg)	0,05 kg
Dimensões do produto (L x L x A)	Não disponível
Dimensão de Embalagem	6,80 x 7,80 x 3,00
Unidade de medida do tamanho do pacote	CM
Unidade de quantidade	1 pedaço
Quantidade de embalagem	1
Informações Adicionais sobre o Produto
EAN	4042948396902
UPC	040892549058
Código de mercadoria	85366990
LKZ_FDB / CatalogID	A & DSE / SIP ADD
Grupo de produtos	4573
País de origem	Alemanha
Conformidade com as restrições de substâncias de acordo com a diretiva RoHS	Desde: 01.01.2012
Classe de produto	B: retorno restrito, entre em contato com seu parceiro / contato da
Categoria de Obrigação para a devolução de equipamentos elétricos e eletrônicos após o uso	Nenhuma obrigação de recuperar equipamentos elétricos e eletrônicos após o uso
